Alicat产品有多种数字通讯模式和模拟量信号可供选配。我们可支持的数字通讯有RS-232, RS-485, Modbus-RTU(232), Modbus-RTU(485), Modbus TCP/IP, EtherCAT, DeviceNet, Profibus等。模拟量信号有0-5V, 0-10V, 1-5V, 4-20mA等。其中标准的RS-232和0-5V是默认的出厂配置。未来可能还会支持更多的类型。

RS-232应用十分广泛，如何使用RS-232将Alicat产品与电脑进行通讯是我们遇到的最多的客户问题之一，下面我们将对此做一个简单的介绍。

https://v.qq.com/x/page/t1352a5qcls.html   点击查看操作视频

一．工具准备

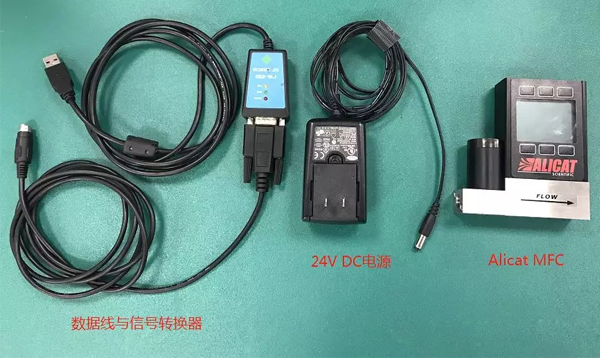

硬件：Alicat 产品（流量计/流量控制器/压力控制器），带USB或串口的电脑，串口转USB信号转换器，8针转9针数据线，24V DC电源。

软件：安装串口转USB信号转换器PC端驱动程序，串口调试助手或其他串口通讯软件。

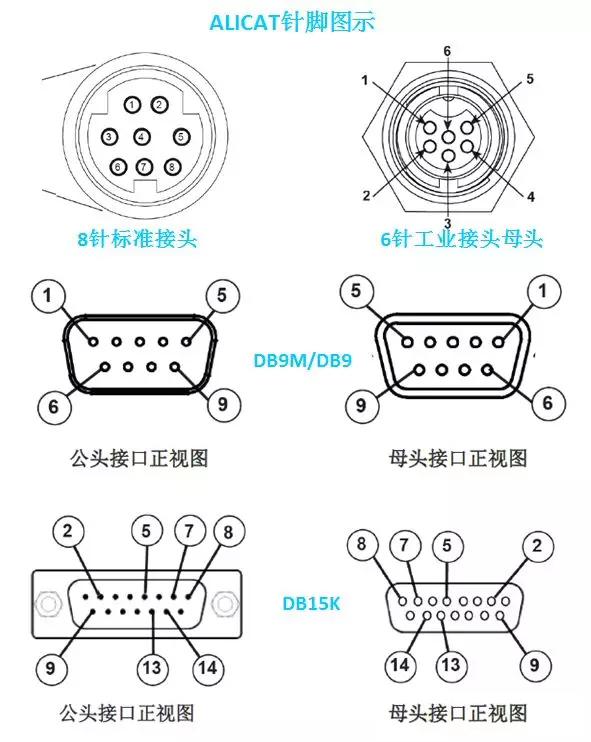

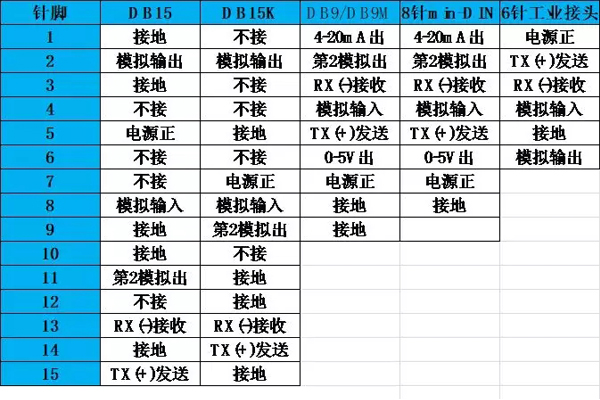

针脚定义：Alicat产品支持多种数据线接口，8针mini-DIN，6针工业接头，9针的DB9/DB9M，15针的DB15/DB15K，等。常用针脚定义如下：

二．串口连接设置

串口连接与参数设置步骤如下：

1. 将支持RS-232通讯的Alicat产品接上电源，与信号转换器的串口端相连，将信号转换器的USB端与电脑连接。如果使用RS-485的Alicat产品，则需要使用RS-485信号转USB的转换器。

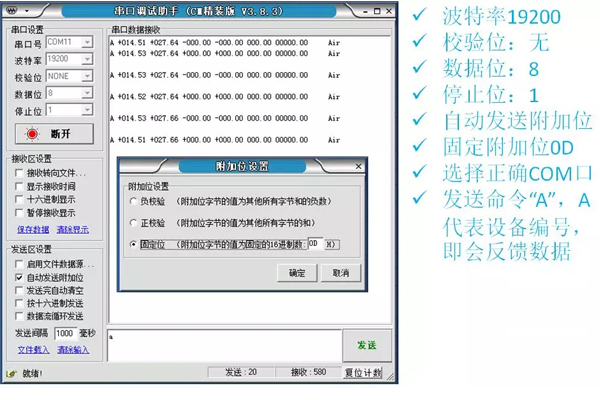

2. 打开串口调试助手，选择正确的串口号，设置波特率为19200（这是Alicat 产品出厂默认的波特率），校验位NONE，数据位8，停止位1，然后打开串口。

3. 选择自动发送固定附加位，附加位的值为0D。

4. 在命令区输入字母A并发送，如果有反馈数据则串口通讯成功。如果没有反馈数据，可尝试其他字母，例如B，C，D等，字母代表Alicat产品的设备编号，出厂默认为A。

5. 如果未连接成功，或未反馈正常的数据，请仔细检查以下原因：

a,未接电源；b,数据线针脚接错，接地线未接；c,串口号COM口未选对；d,波特率设置错误；e,命令未发送附加位0D；f,设备编号不是A；g,串口调试软件兼容性不好，可换个软件尝试；h,未使用串口转USB转换器或未安装转换器驱动程序；i,该设备不支持RS-232串口通讯; j,设备已损坏。

三．串口数据格式

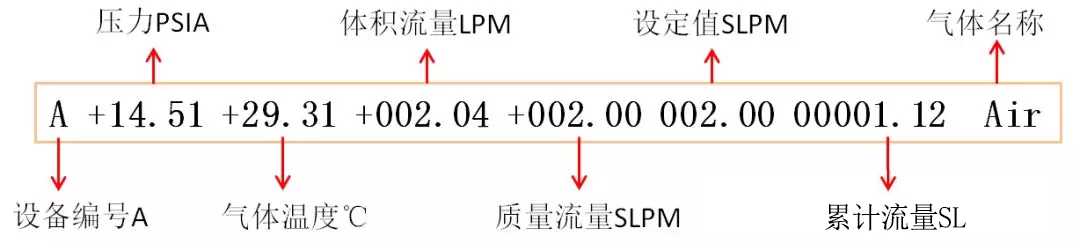

MFC的反馈数据一般按照如下格式排列。如果是流量计则没有流量设定值。

四．常用串口指令

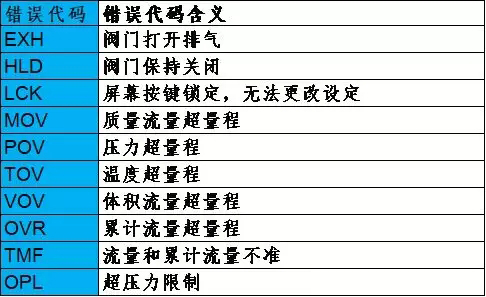

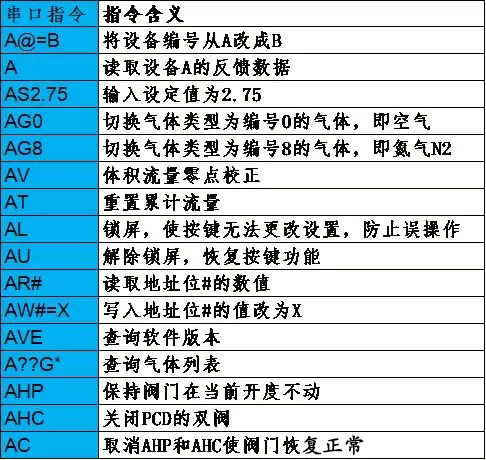

以下是一些常用串口指令和错误代码的含义。我们不建议客户随意发送串口指令，以免造成内部程序混乱影响正常使用。
