Dwyer 浮子流量计 VF系列

VF vision - float®系列由坚固透明的有机玻璃整块经切割和精确加工而制成的。这种设计使得产品外形美观，而且能清楚地进行观察，适用于气体和液体应用。Dywer制造的visio - float®系列流量计是有着超过60年的仪器加工经验。此系列包括2”(51mm)和4”(102mm)可选的精密计量阀。

应用及案例

• 医疗设备

• 实验室设备

• 空气采样器

• 气体分析仪

• 污染监测

• 化学注射器

• 柜体清洗

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 主体由坚固透明的丙烯酸塑料经整体切割和加工而成。此结构不但外形美观，而且能清楚的进行检查

• 白色背景允许更好观察，提高读数精度

• 直读刻度线是烫印在塑料上的，消除了转换的麻烦，增加了产品的使用寿命

• 精密加工而成的平滑的锥形孔可实现高重复性

• 安装成本低，转子流量计在后面板上有金属嵌件，用以实现面板安装，或者可以直接安装在系统管道上。

技术指标

介质兼容性气体、液体

材质主体：有机玻璃

O 形环：Buna-N（亦可选用Viton）

金属部分：黄铜或不锈钢选项

转子：根据测量范围不同可选用不锈钢

黑色玻璃，铝，K 蒙乃尔铜-镍合金

温度和压力范围

无阀式 100 psig（6.9 bar） @150 °F （65 ℃）150 psig （10 bar） @ 100°F （38 ℃）

带阀式 100 psig（6.9 bar） @ 120 °F （48 ℃）

精度 VFA = 5%（满量程）； VFB= 3%（满量程）

工艺连接 1/8" NPT 内螺纹，VFB 85 和86 有1/4" NPT 后部连接或3/8" NPT 端头连接，这些范围的没有黄铜阀

量程长度 VFA 标准长度为2" ；VFB 标准长度为4"

安装方向垂直安装

重量 VFA: .11-.14 kg（4.0-4.8oz）VFB: .20-.25 kg（7.2-8.8oz）

机构认证符合欧盟指令 2011 / 65/ EU的技术要求（RoHS II）

选项配件

选型表
订购时添加后缀：	描述
-NIST	可溯源证书
-PF	红色ABS塑料指针标志
-VIT	橡胶O型环

配件
型号	描述
RKA	VFA 系列的调整组件
RK-VFB	VFB 系列的调整组件

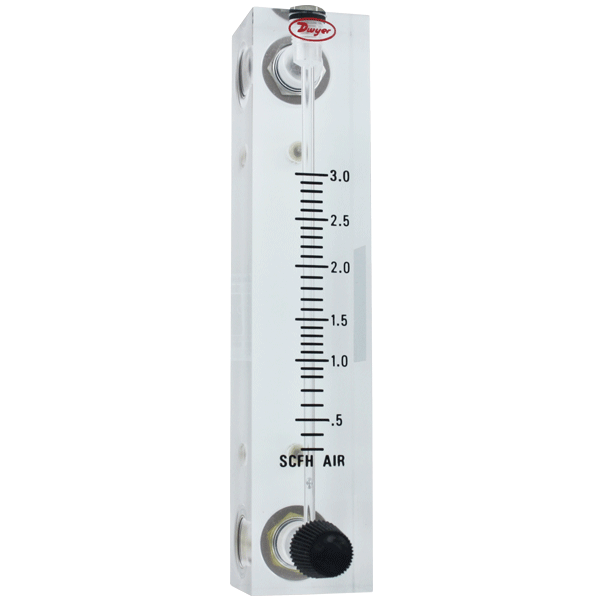

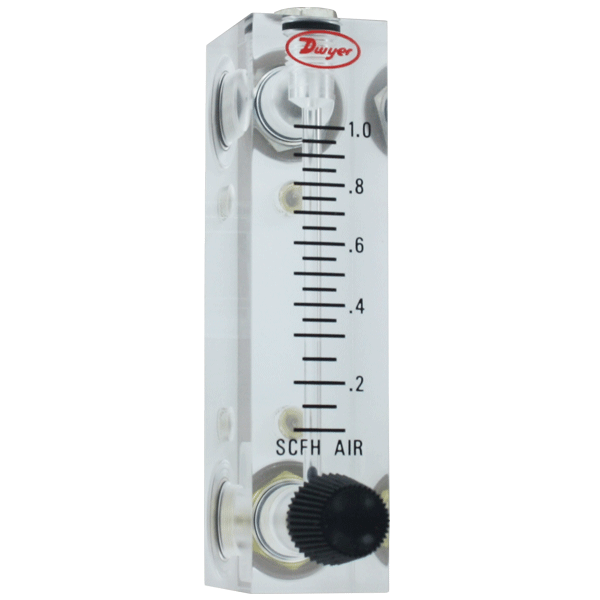

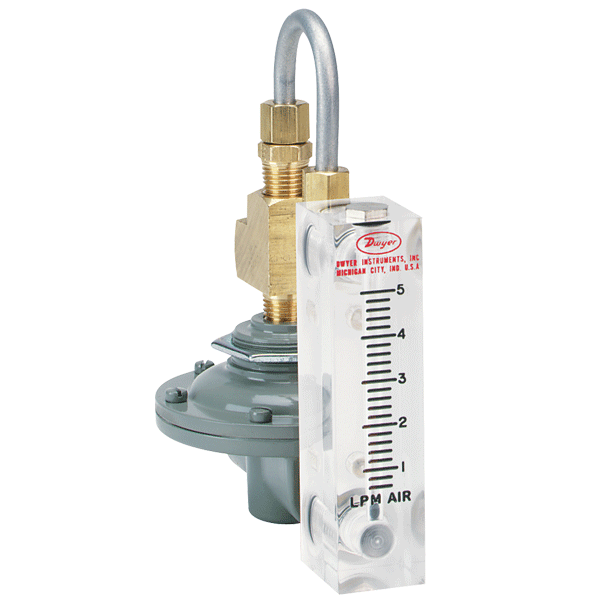

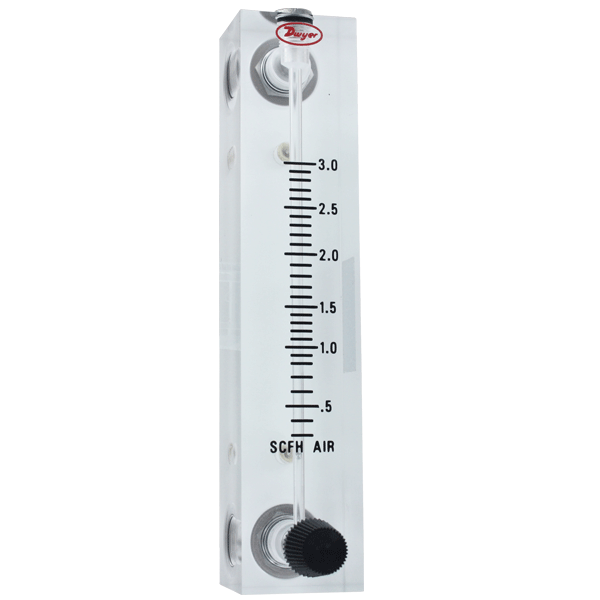

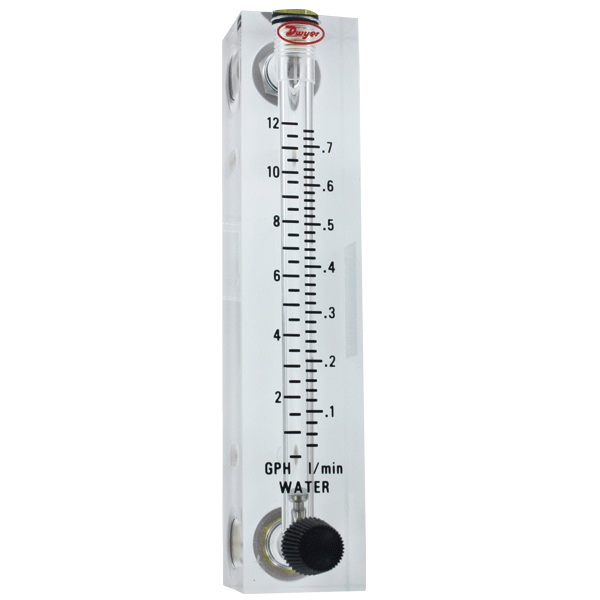

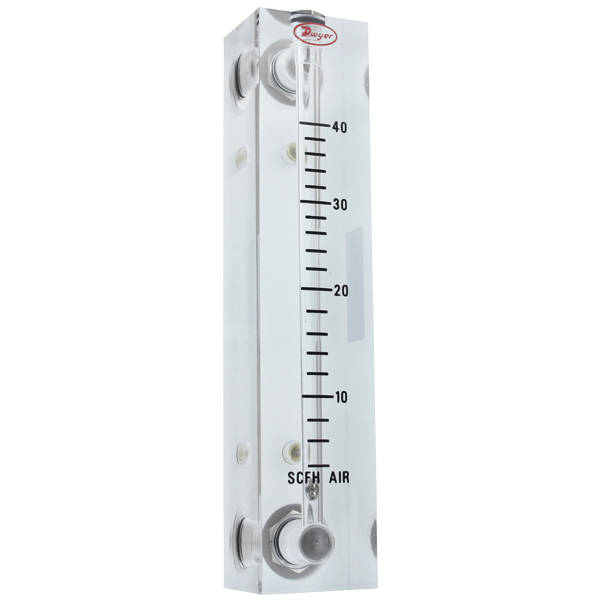

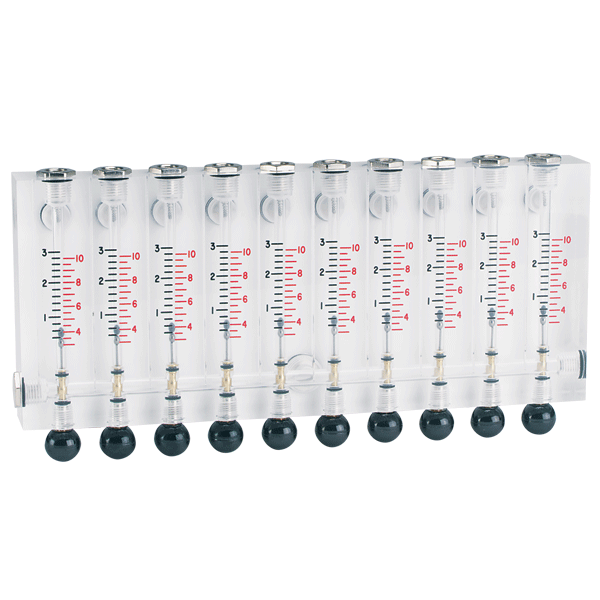

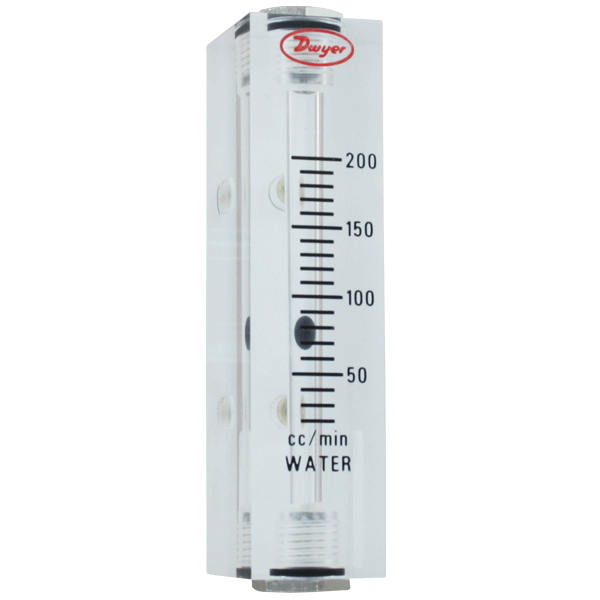

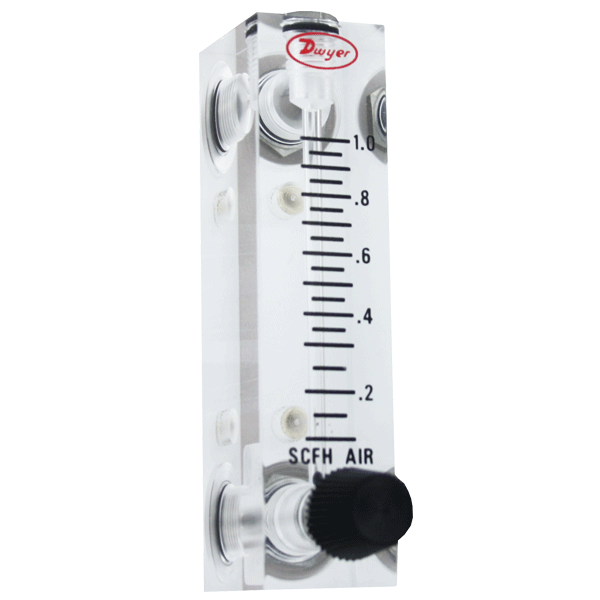

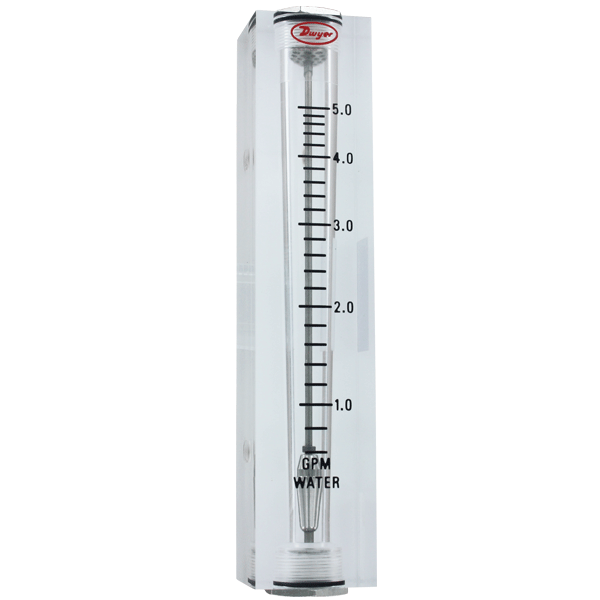

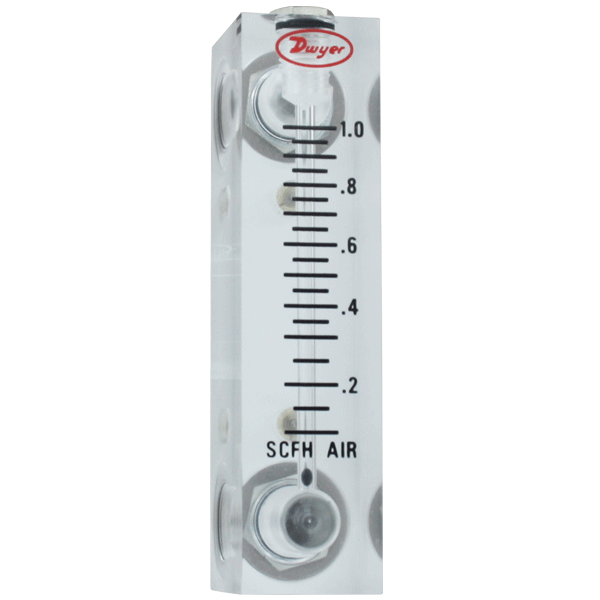

产品大图

型号列表

选型表
类别	描述
VFA-X	标准 VFA
VFA-X-SS	VFA采用不锈钢湿润部件
VFA-X-BV+	VFA带黄铜阀
VFA-X-SSV+	VFA 带不锈钢阀
VFA-X-EC	VFA带端口连接
VFA-X-EC-SS	VFA带端口连接，采用不锈钢湿润部件
VFB-X	标准 VFB
VFB-X-SS	VFB采用不锈钢湿润部件
VFB-X-BV+	VFB带黄铜阀
VFB-X-SSV+	VFB 带不锈钢阀
VFB-X-EC	VFB带端口连接
VFB-X-EC-SS	VFB带端口连接，采用不锈钢湿润部件
如何订购：系列-量程编码（“X”）-阀-选项，示例：VFA-9-BV（ VFA系列 20~1200 SCFH 气体范围 - 不锈钢阀）
*提供相同的精度结构，但用于真空应用，+阀门只适用于流量调节，不适用于开启/关闭阀门

订货选型

尺寸-流量计
	VFA型	VFB型
A	4 [101.6]	6-1/2 [165.1]
B	3 [76.20]; 1/8 NPT conn.	5-1/2 [139.7]; 1/8 NPT conn.
C	1-5/8 [41.28]; 10-32 thd	3-1/2 [88.90]; 10-32 thd
D	1/2 [12.70]	1/2 [12.70]
E	1-3/16 [30.16]	1-1/2 [38.10]
F	1-1/4 [31.75]	1-1/4 [31.75]
I	2-1/16 [52.39]; Open	2-1/16 [52.39] ; Open
K	4-3/32 [104.0]	6-11/16 [169.9]
L	1 [25.40]	1-3/8 [34.93]
M	7/8 [22.23] ; 1/8 NPT	7/8 [22.23]; 1/8 NPT
N	3/32 [2.381]	3/32 [2.381]

量程表-VFA 2'' SCALE - 常用量程
量程编码	SCFH Air	量程编码	LPM Air
1	.1 - 1	21	.06 - 0.5
2	.2 - 2	22	.15 - 1
3	.6 - 5	23	.6 - 5
4	1 - 10	24	1 - 10
5	2 - 20	25	3 - 25
6	4 - 30	26	6 - 50
7	5 - 50	27	10 - 100
8	10 - 100
9	20 - 200
量程编码	CC/Min. Water	量程编码	GPH Water
32	6 - 50	41	.6 - 5
33	10 - 100	42	2 - 10
34	20 - 200	43	3 - 20
		44	8 - 40

量程表-VFB 4'' SCALE - 常用量程
量程编码	SCFH Air	量程编码	LPM Air
50	.3 - 3	65	.2 - 4
91*	1 - 10	66	1 - 10
51*	2 - 20	67	1 - 20
52	4 - 40	68	3 - 30
53*	10 - 100	69	4 - 40
54*	10 - 150	量程编码	CC/Min. Water
54*	10 - 150	82	2-30
55*	20 - 200	量程编码	GPH Air
量程编码	SCFH Air	80*	.5 - 12
90	.3 - 3	83*	1 - 20
量程编码	CC/Min. Water	84	6 - 40
60	100-1000	81	6 - 60
		量程编码	GPH Air
		85	.2 - 2
		86	.6 - 5
