TI 在线式热式质量流量计 600-9系列

按应用场合和测量介质的不同，600-9系列可分为：

工业级

直通且无阻碍设计

多种的连接方式可供选择

可测液体、气体、泥浆和同质的固体颗粒以及多种腐蚀性介质

量程比100：1

压损可以忽略不计

卫生级

316L低硫不锈钢材质

全部焊接、无氧化结构

“CIP/SIP” （原位清洗、原位杀菌）设计

流量单元结构符合NEMA 4, 7 和防爆要求

符合美国3A认证

其他同上文工业级

UHP超洁净级

316L低硫不锈钢材质

全部焊接、无氧化结构

“CIP/SIP” （原位清洗、原位杀菌）设计

15RA的超高纯设计

工艺连接方式：Tri-Clamp, VCR, VCO 和管道焊接

其他同上文工业级

600-9型在线式质量流量计的检测器件安装在流量传感器的腔体内，在实际流程上没有任何阻碍和可动部件，不受生产过程中不利因素的影响，传感器上产生的压力损失可忽略不计。

最小口径1/16英寸（1.6mm），最小可测量流量为3.79 mL / min，可以测量液体、泥浆、气体和均匀固体粉末。并提供丰富的接液材质选择，满足不同的腐蚀性介质测量需要。

性能指标

流量范围    0～57  m3/min或更大(气体)

                  0～2650 L/min或更大(液体)

                  其他请咨询

精        度    ±0.5% 满量程或者2%读数，两者选优

重  复  性    ±0.2%读数

响应时间    ＜500 ms（液体）

                   1 ～ 2秒（气体）

压力范围    0～1,200 PSI（8.3 MPa）典型

                  0～10,000 PSI（69 Mpa）由管道尺寸决定

介质温度范围    -40 ～ 177 ℃（标准）

                        -40 ～ 260 ℃ (可选)

管        径    1/16"～4"，其他口径需求请咨询

量  程  比    100  ：1 (标准)

                  1000：1（可选）

                  10    ：1（可选）

流量部件    构造符合NEMA（国际电气制造业协会）4.7￡9防爆要求

电气接线    1/2"

传感器材质    316SS或316L（标准）,Hastalloy，Monel，Inconel，tantalum，TItanium，gold, plaTInum，nickel，Carpenter 20等

连接方式    法兰、Swagelok、NPT、VCR、VCO、Tri-Clamp、concentric reducer、flared、sanitary、wafer、barbed、welded等

涂       层    特福龙（聚四氟乙烯）、钨、碳化物、HMF（无机陶瓷膜）等

选项配件

1

安装手册

1

机构认证

1

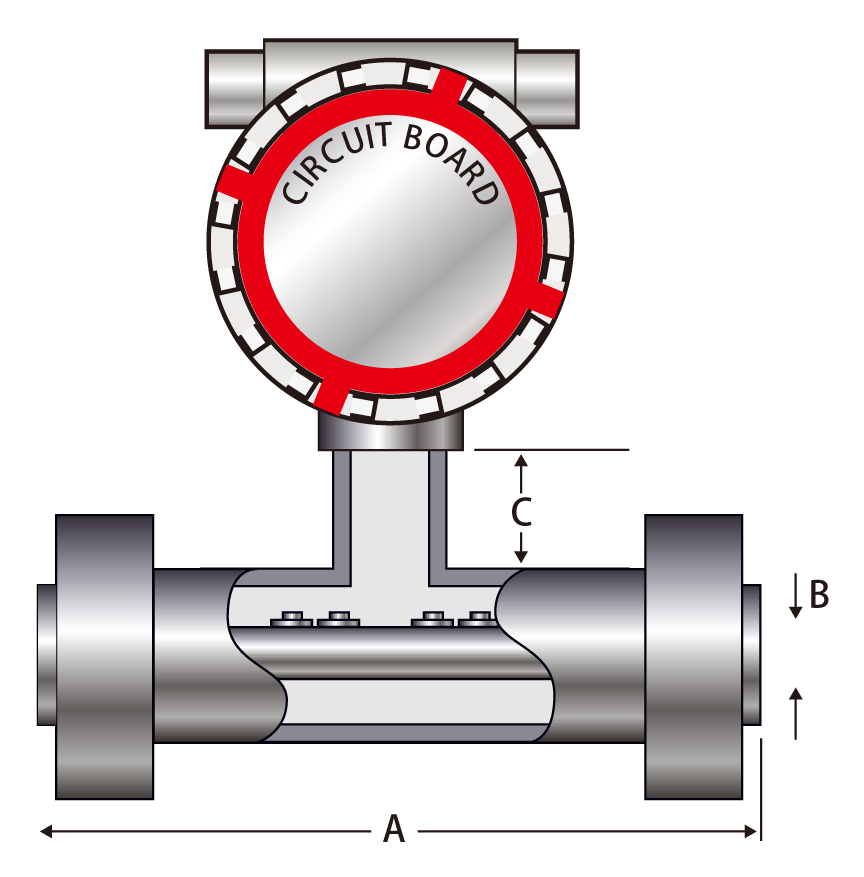

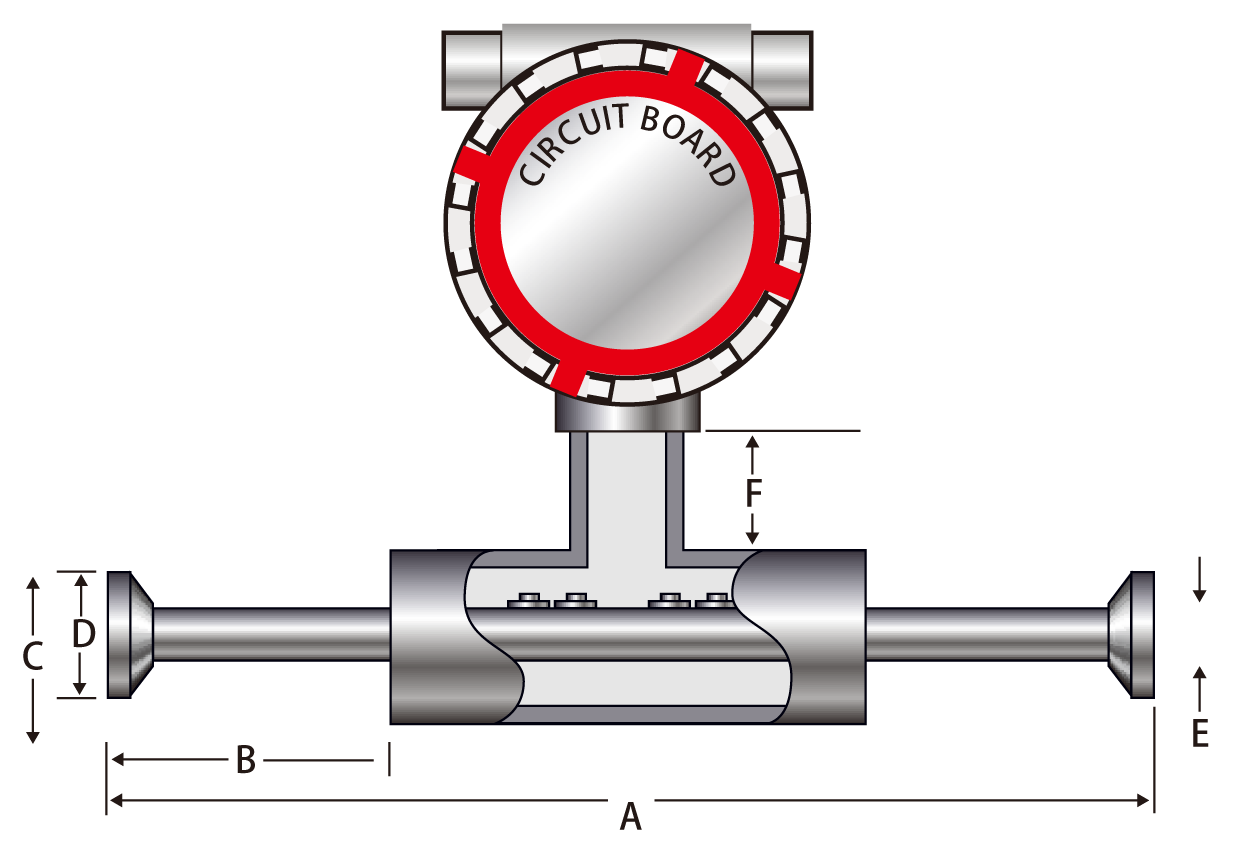

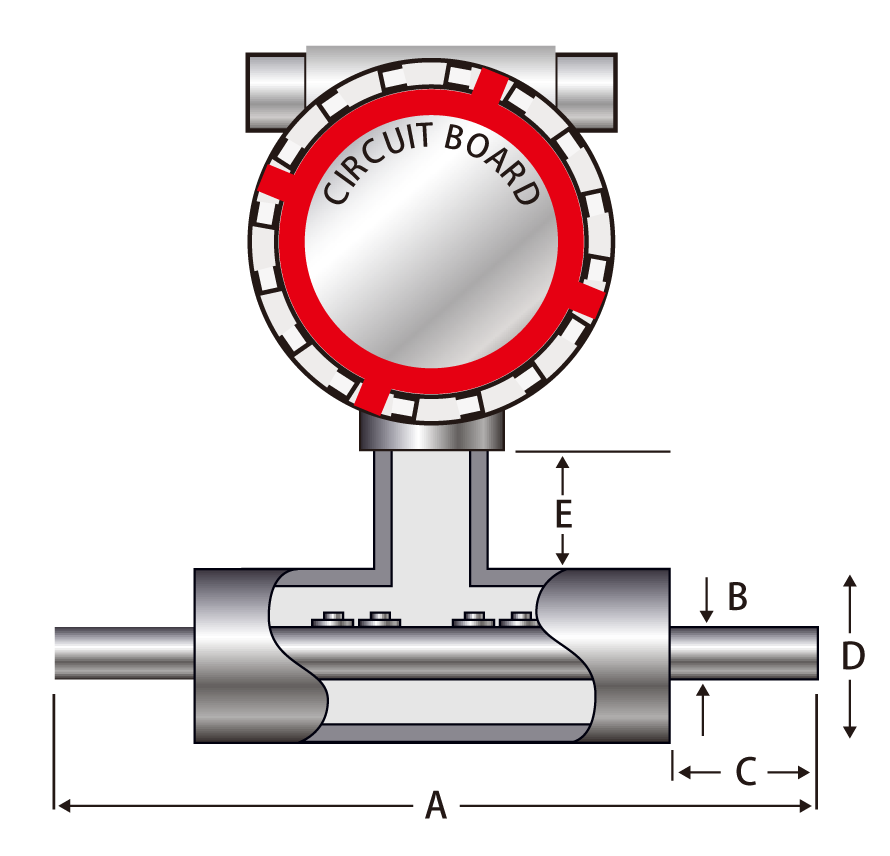

尺寸详图
