西特setra 268/268Ex/268MR本安防爆型微差压传感器/变送器

      Model 268系列微差压传感器由不锈钢膜片与固定电极构成一个可变电容，压力变化时，电容值发生变化。Setra独特的检测电路将电容值的变化转化为线性直流电信号。弹性膜片可承受70KPa过压（正向/负向均可）而不会损坏。此传感器/变送器已进行了温度补偿，从而提高了温度性能和长期稳定性。

      Model 268或268MR微差压变送器可用来测量差压或表压(静态),并将信号转换为成比例的电流信号，输出4-20mA的电流信号。激励电压为24VDC。Model 268(EX)符合本质安全要求，防爆等级为ia ll CT4(特选),可在防爆的环境下正常工作。Model268/268MR最小测量范围为0～25Pa,最大测量范围为0～25KPa,在室温下精度为±1%FS,温度补偿范围在+5～+65℃,通过温度补偿电路，使温度影响小于±0.06%FS/℃。

      Model 268/268MR以其卓越的性能价格比，广泛应用于天然气管道监测，电厂风压检测等领域。

应用

· 环境污染控制

· 洁净工程

· 烘箱增压及炉通风控制

· 天然气、煤气管网监控

· 井下通风监测

· 热电厂送风系统

特性

·具有 6 种现场可选量程

· Setra 可变电容传感技术

· 不锈钢亚弧焊敏感元件

· 防爆认证 Ex ia II CT4（268Ex 特选）

· 铸铝外壳，防护等级 IP65

· 标准精度为 ±1.0%FS

· 精度可达 ±0.4%、±0.25%FS（特选）

· 最小测量范围可达 0~25Pa

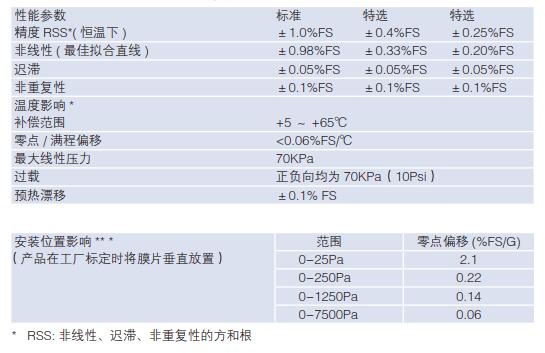

Model268/268MR 性能规范

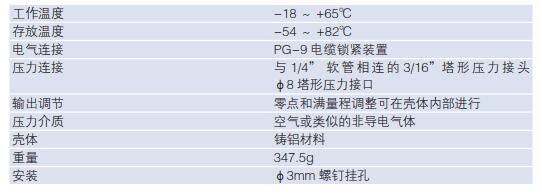

环境和机械参数

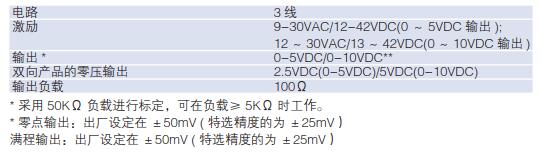

电气参数（电压型）

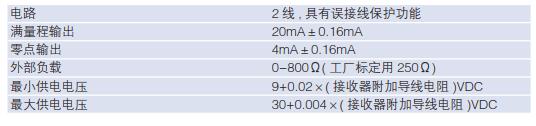

电气参数（电流型）

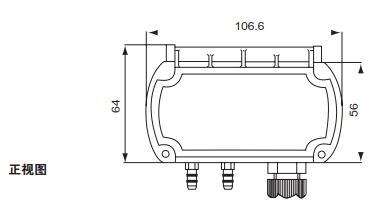

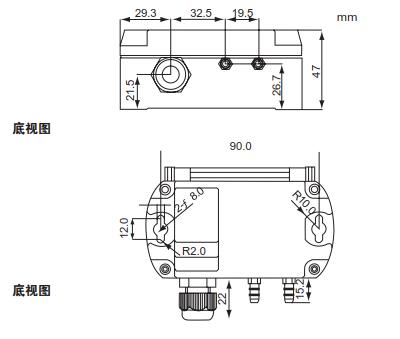

外形图
