带双刻度的设定点调节旋钮

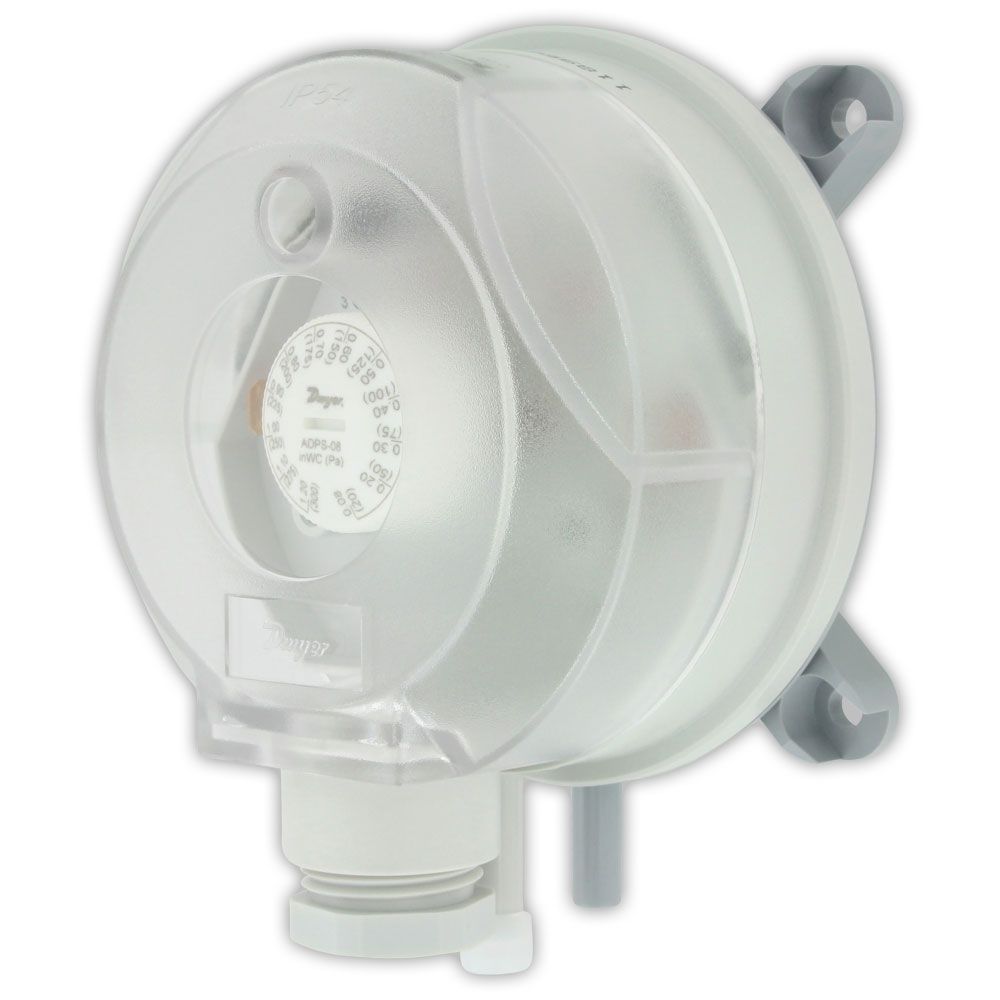

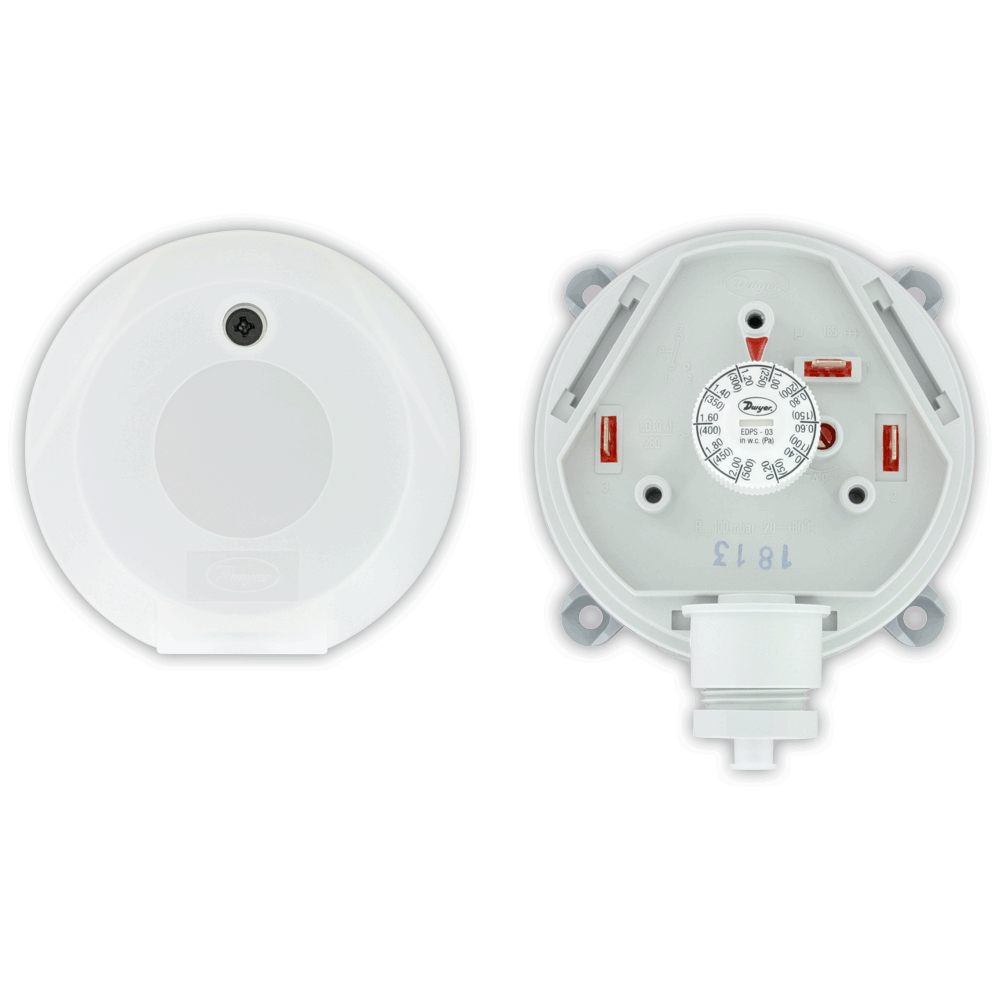

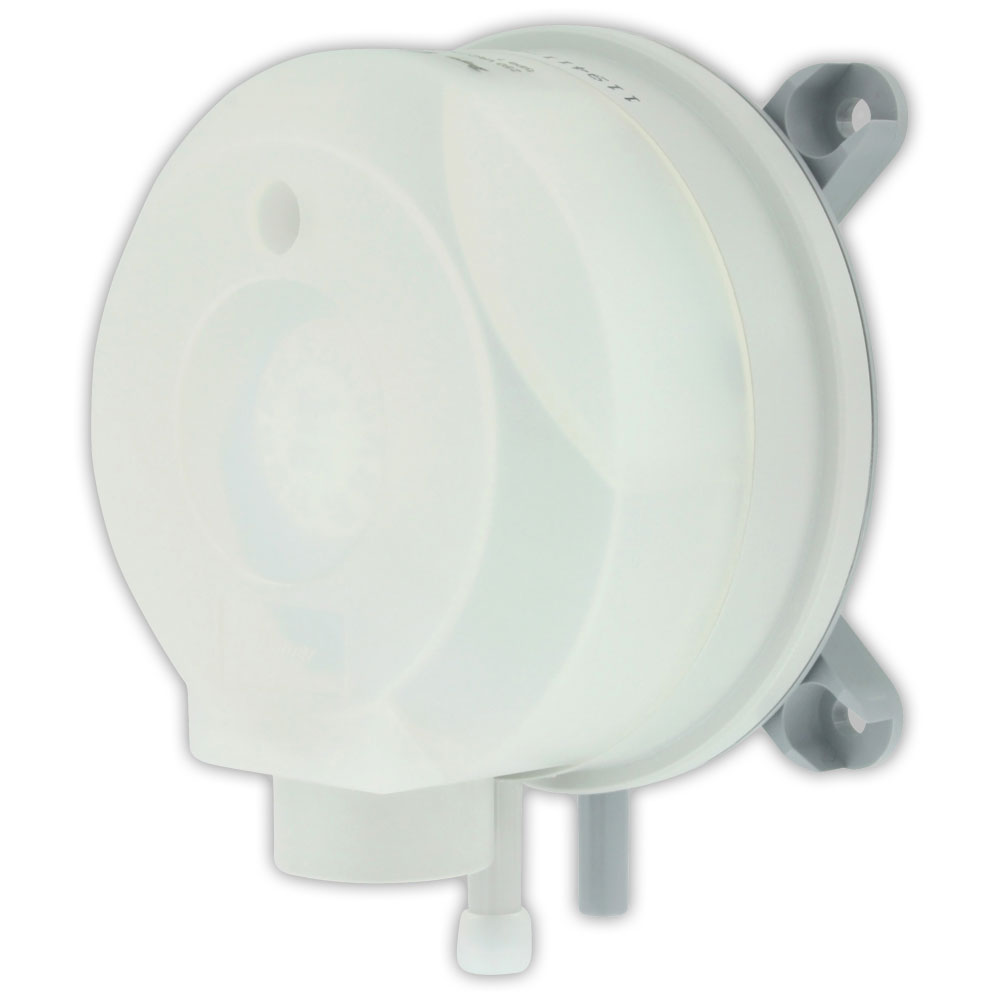

ADPS / EDPS / BDPA / BYDS系列可调差压开关设计用于监测风压、正压、真空和差压。设定点调整用的旋钮盘印制有双刻度：英寸水柱和Pa，便于设置设定点。ADPS的量程范围从0.08 in w.c. (20 Pa) 到20 in w.c. (5000 Pa)。硅胶隔膜和PA 6.6主体使得ADPS系列与空气和其他非可燃气体一起使用非常理想。EDPS系列型号符合UL508标准，由密封塑料制成。紧凑的尺寸，调节旋钮和低成本，使ADPS/EDPS成为暖通空调应用的完美选择。
应用及案例
• 空气过滤器和通风监控
• 工业冷却回路
• 防火风门控制
• 通风管道监控
• 风机加热器过热保护
• 热交换器防冻保护
产品特色
• 采用调节旋钮可通过连接差压表轻松改变开关设定值，减少应用部件
• 当需要风管控制和监控时，这款低成本产品使其成为BAS和HVAC应用的理想解决方案
• 继电器触点信号很容易集成到DDC或楼宇自动化系统中
适用介质 空气和不可燃，兼容气体
材 质 ADPS / BYDS：隔膜材料：硅胶；
外壳材料：POM；
开关主体：PA 6.6；

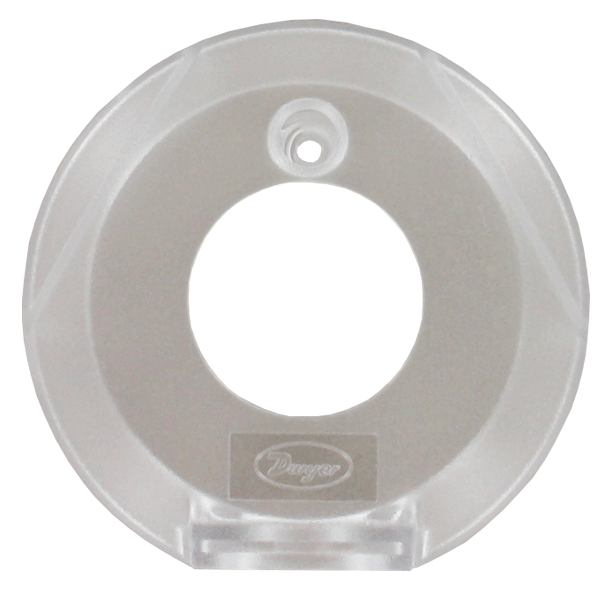

外盖：聚苯乙烯；
EDPS：隔膜材料：硅胶；
外壳材料、开关主体：PA 6.6；
外盖：聚苯乙烯；
材料UL 94 V-0级别
温度范围 过程和环境温度从- 4 ~ 185°F (-20 ~ 85°C)
压力范围 对于所有量程范围，最大工作压力40" w.c. (10 kPa)
开关类型 单刀双掷
电气额定值 最大1.5 A 阻抗/ 0.4 A感抗/250 VAC, 50/60 Hz；最大开关速度：6个循环/min.

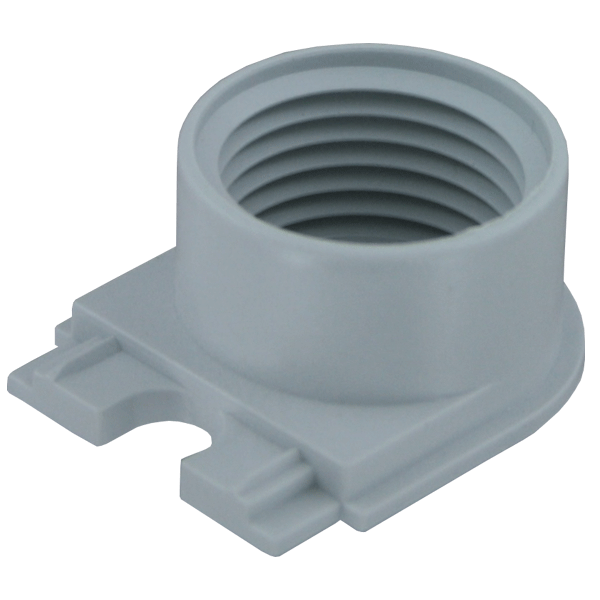

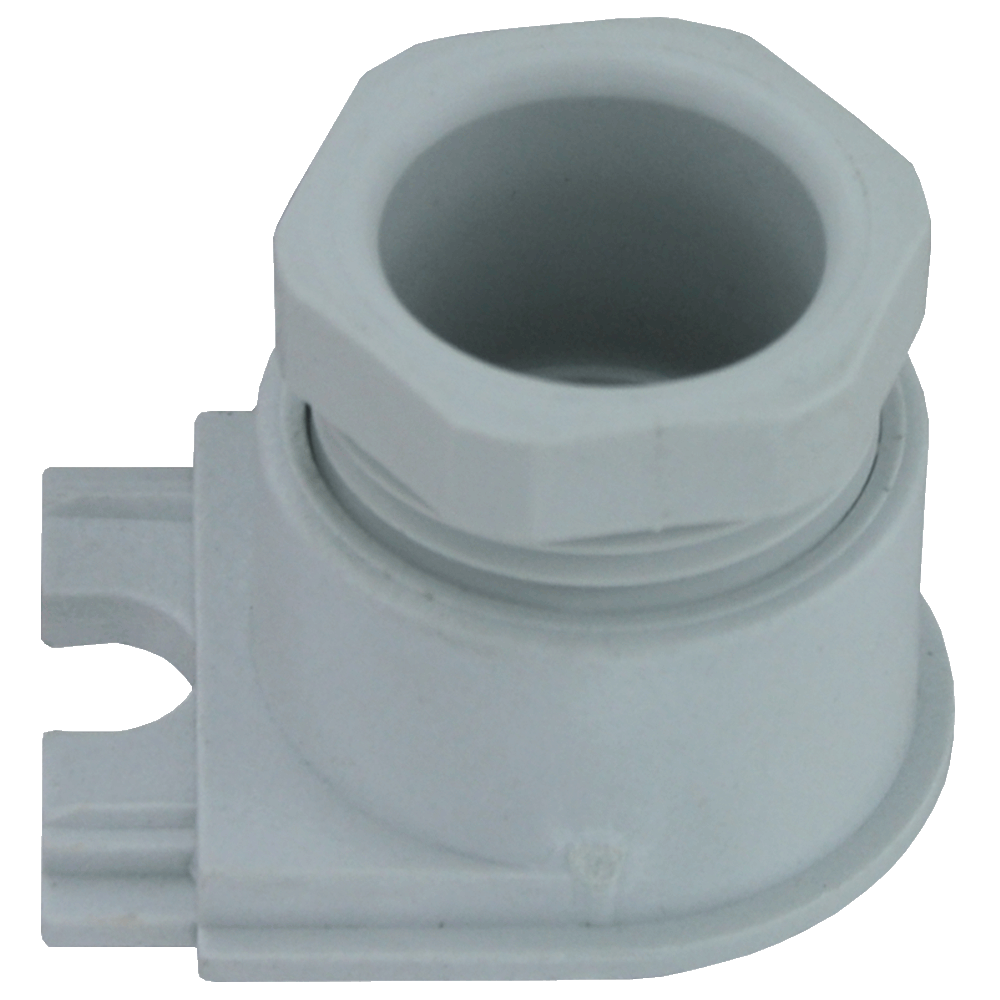

电气连接 插接式螺丝端子。M20x1.5带电缆防拉，可选 1/2" NPT
过程连接 5/16" (7.94 mm) 外径， 1/4" (6.0 mm) 内径管
外壳防护 NEMA 3 （IP54）
安装方向 垂直，压力口朝下
机械寿命 超过百万次开关动作
重 量 5.6 oz （160 g）
机构认证 CE，ETL 认证UL508 和 CSA C22.2#14 （仅EDPS）
附 件 | |
型号 | 描述 |

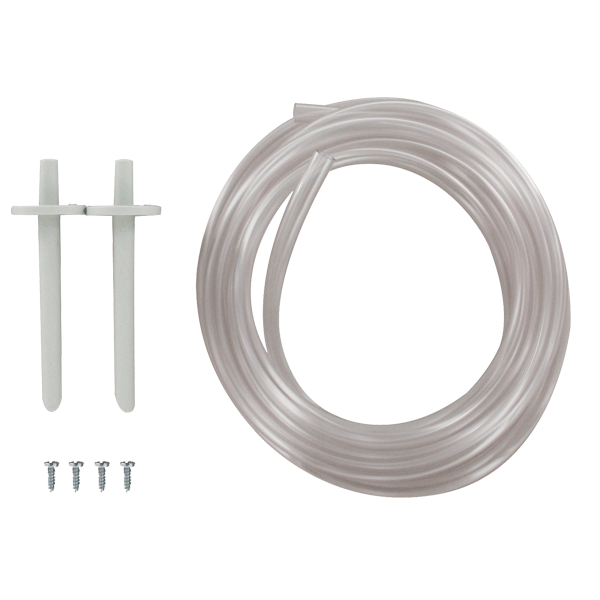

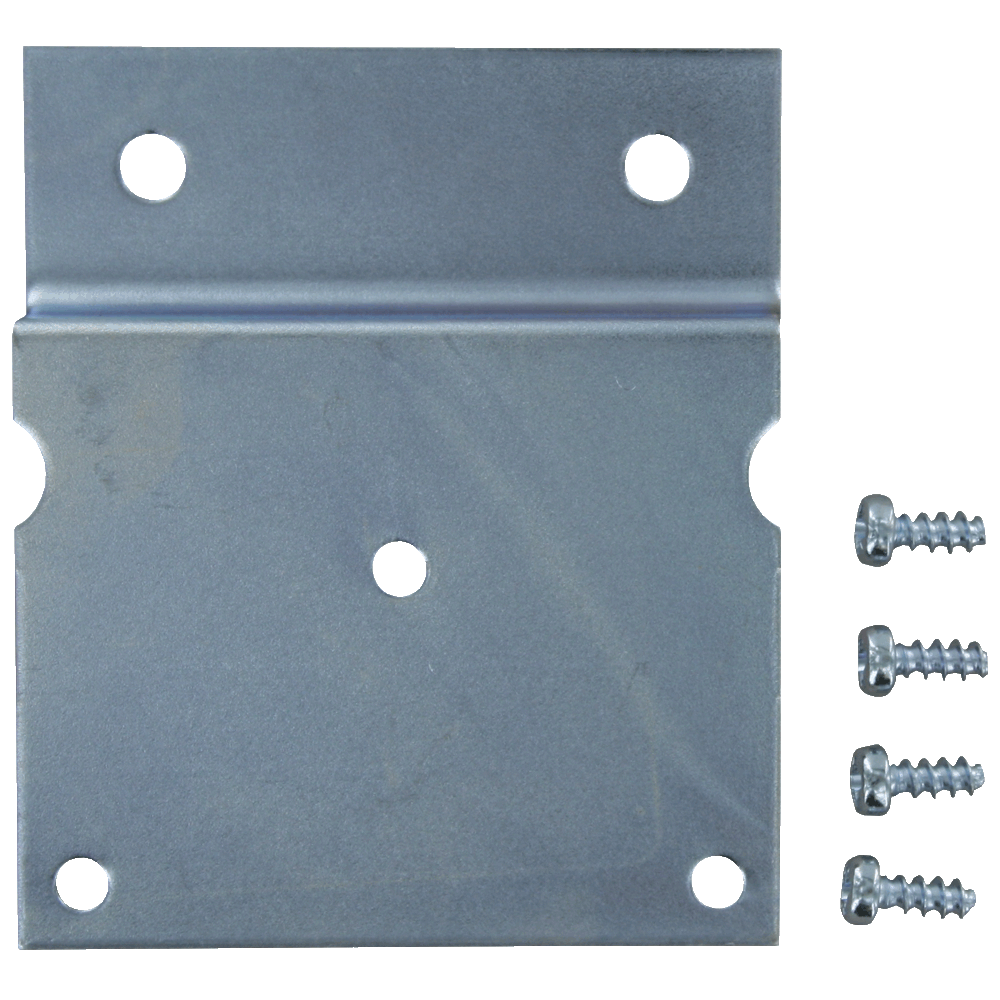

A-288 A-289 A-480 A-481 A-489 | “L”型金属安装支架，带螺钉 “S”型金属安装支架，带螺钉 塑料静压取压头 安装套件，包括2个塑料静压取压头和7英尺（2.1m）的PVC管 4''直式静压取压头带法兰 |
注意：可选1/2”NPT接管，将-2-N改为-1-N。如果要附带安装套件，在型号后面加-C （(仅用于-2-N电缆压封型)。安装套件包含两个静压取压头和7英尺长的PVC管。1/2“NPT接管型请单独订购安装套件。
型号列表 - ADPS | |||
型号 | 设定点范围 in w.c. (Pa) | 在最小设定点附近的死区 in w.c. (Pa) | 在最大设定点附近的死区 in w.c. (Pa) |
ADPS-08-2-N ADPS-04-2-N ADPS-03-2-N ADPS-05-2-N ADPS-06-2-N ADPS-07-2-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
注意：对于 1/2''NPT 导管连接选项，请将-2-N 改为-1-N。带安装套件的型号将-C添加到型号的末尾（仅限-2-N电缆接头型号）。安装套件包括两个静态取压头和7英尺PVC管。使用 1/2''NPT 导管连接型号单独订购安装工具包，请参阅配件列表中的A-481。批量包装选项请咨询我们。 | |||
型号列表- EDPS | |||
型号 | 设定点范围 in w.c. (Pa) | 在最小设定点附近的死区 in w.c. (Pa) | 在最大设定点附近的死区 in w.c. (Pa) |
EDPS-08-1-N EDPS-04-1-N EDPS-03-1-N EDPS-05-1-N EDPS-06-1-N EDPS-07-1-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
注意：对于M20电缆接头选项，请将-1-N更改为-2-N。 | |||
型号列表 - BDPA | |||
型号 | 设定点范围 in w.c. (Pa) | 在最小设定点附近的死区 in w.c. (Pa) | 在最大设定点附近的死区 in w.c. (Pa) |
BDPA-08-2-N BDPA-04-2-N BDPA-03-2-N BDPA-05-2-N BDPA-06-2-N BDPA-07-2-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
型号列表 - BYDS | |
型号 | 描述 |
BYDS | 旁路风门型 |
