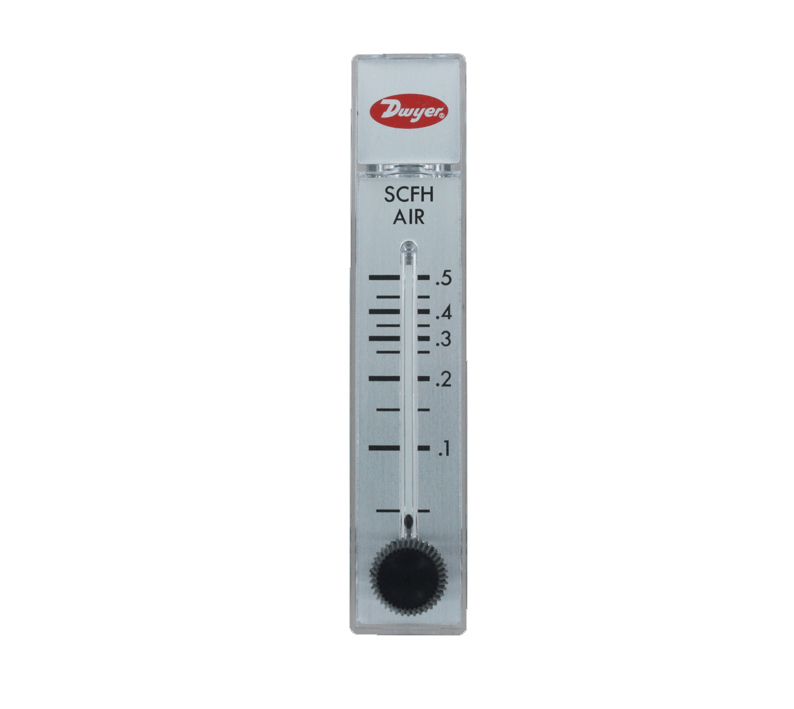

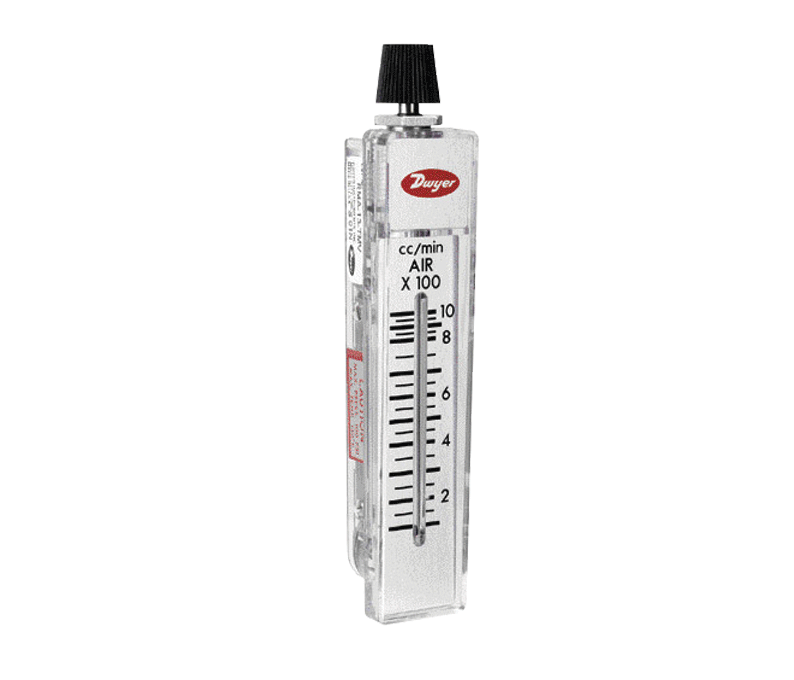

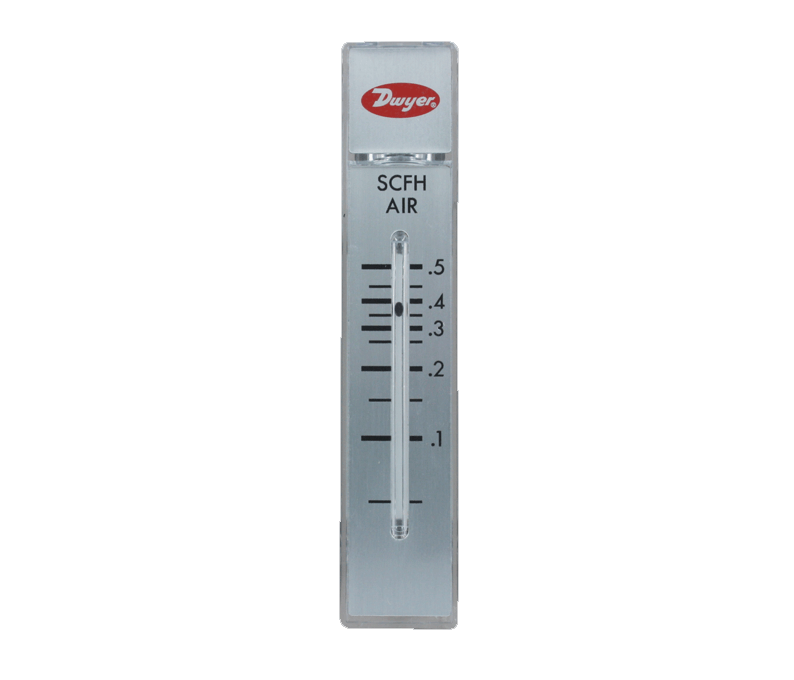

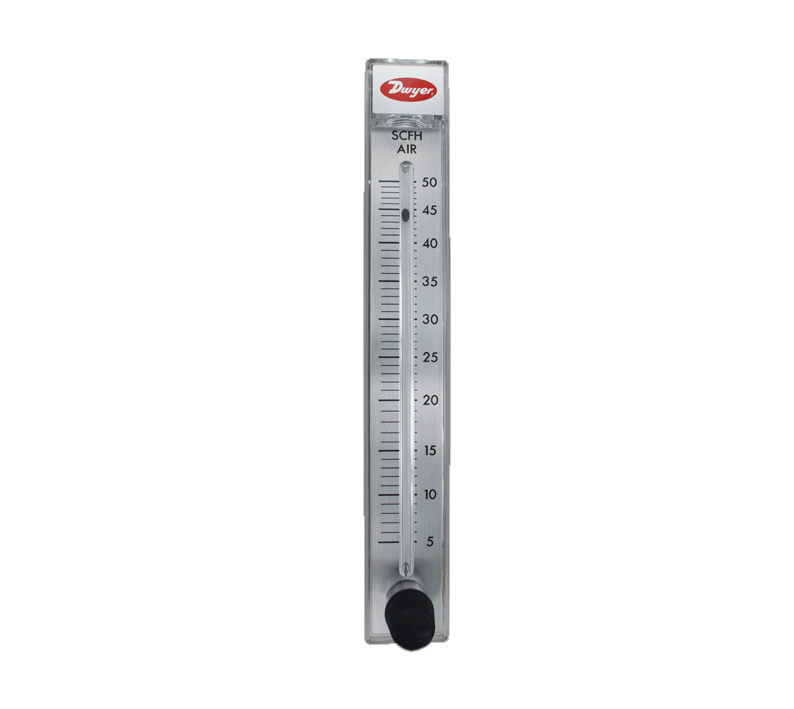

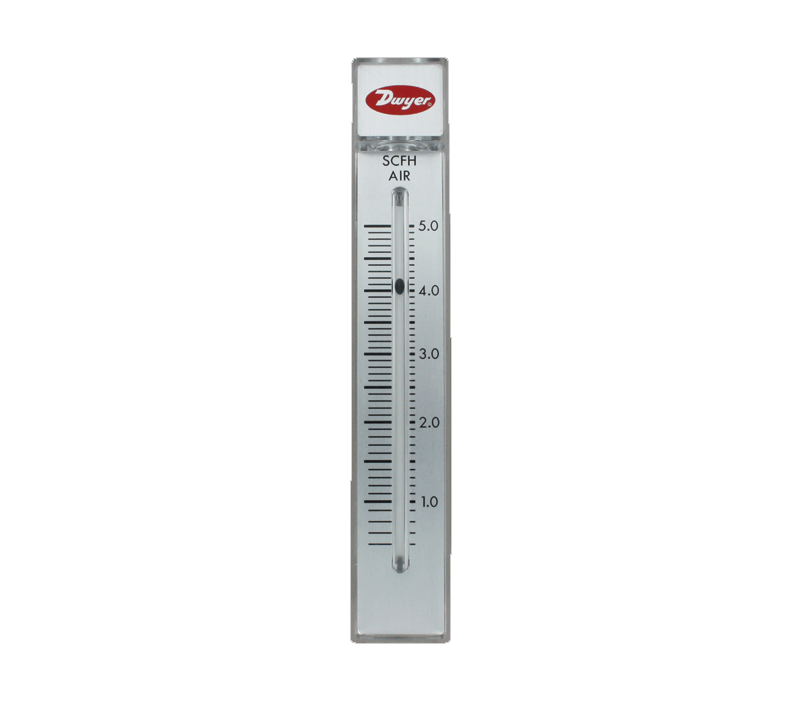

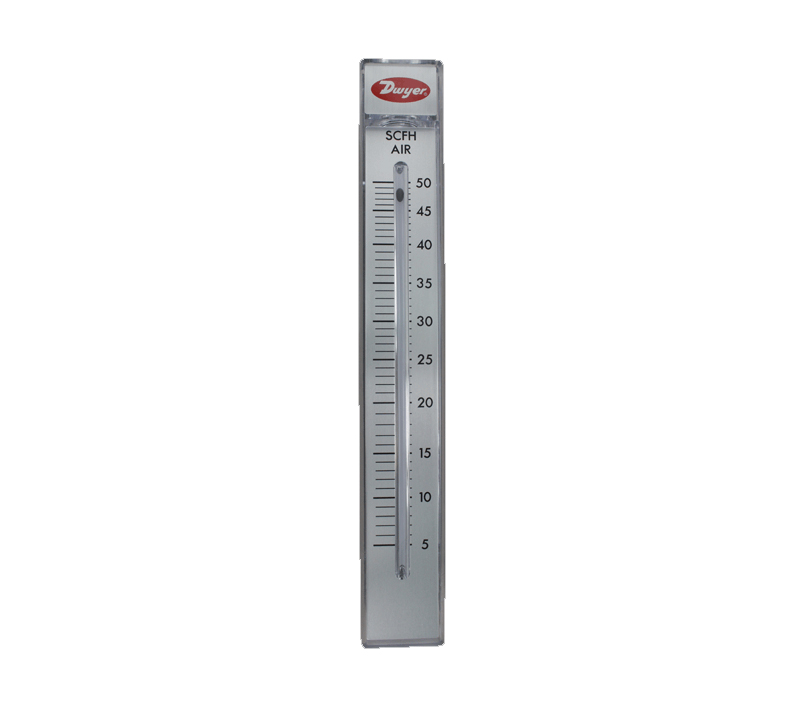

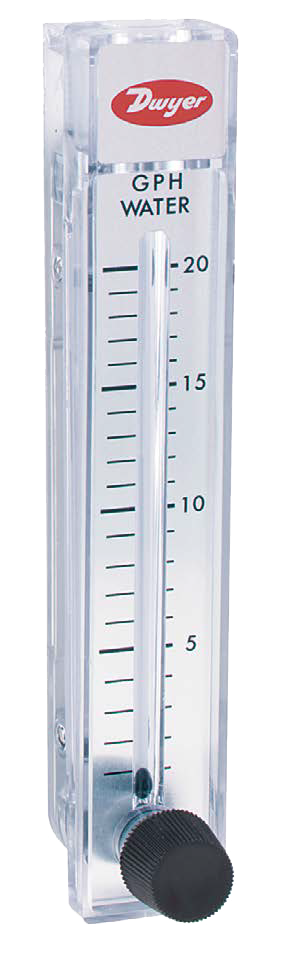

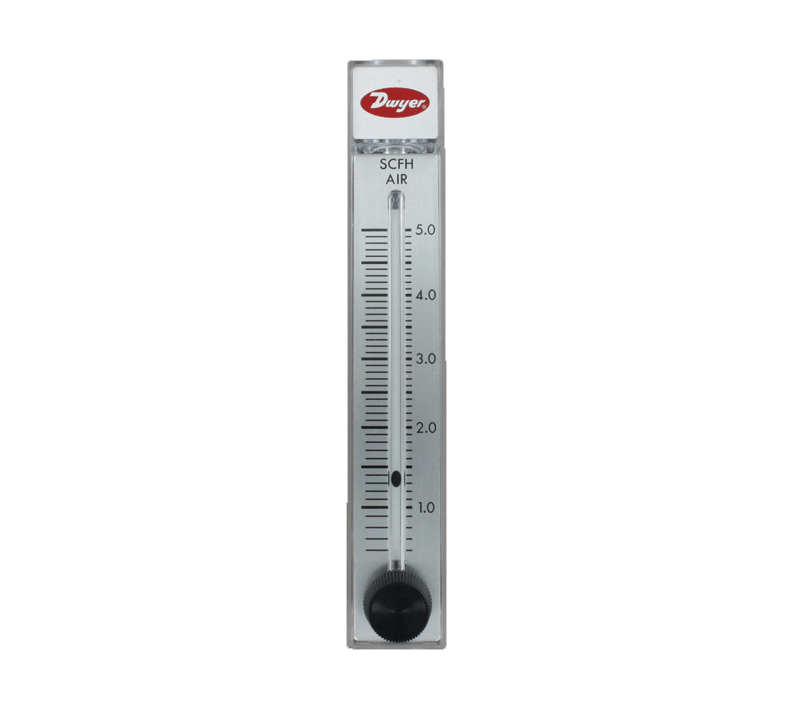

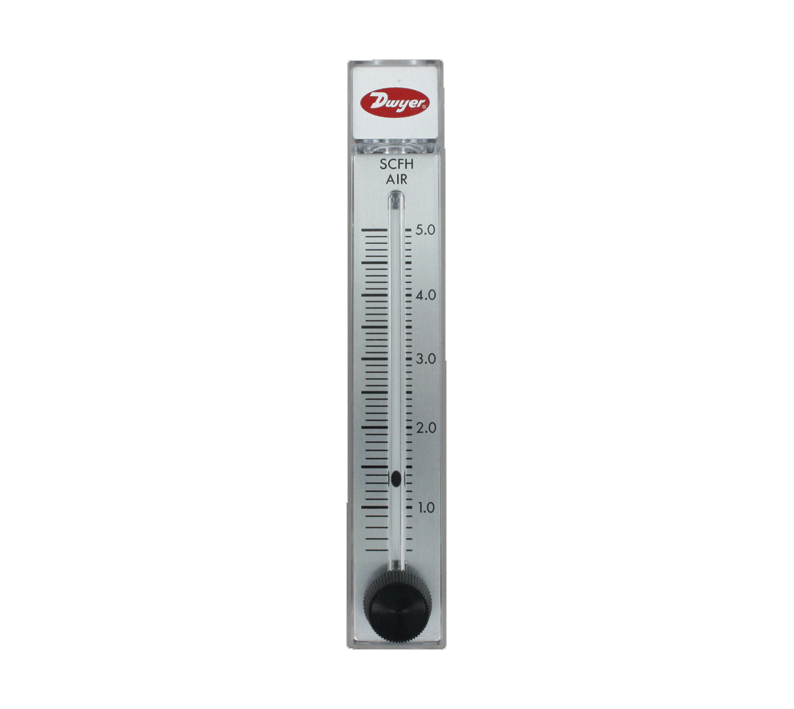

RM系列Rate-Master®流量计是一种通用的直读式精密流量计，适用于气体和液体两种应用场合。该系列包括2''（51mm）、5''（127mm）和10''（254mm）的刻度，可在面板或表面安装可选的精密计量阀。在一个给定的系列中，Rate-Master®流量计主体可以立即更换，使管道保持不受干扰，量程的互换性，易于清洗。
应用及案例
● 医疗设备
● 空气采样器
● 气体分析仪
● 污染监测
● 化学注射器
● 箱体吹扫
产品特色
● 直读量表消除了转换的麻烦
● 不锈钢骨架吸收管道扭矩，减少安装损伤和成本
● 防碎聚碳酸酯，使用寿命长
● 精密注塑成型周围采用精密锥形销，可实现高重复性
● 采用特殊的整体导流器，使浮子运动更加稳定，提高了读数精度
● 指示管两侧的刻度刻度允许瞬时流量读数，节省时间
介 质 兼容气体、液体
材 质 主体：聚碳酸酯；
O 形环：氯丁橡胶和丁钠橡胶-N；
金属部分：不锈钢（除了选用的铜阀）；
转子：不锈钢，黑色玻璃，铝，K 蒙乃尔铜-镍合金，钨碳化合物，由测量范围而定
温度范围 54 ℃（130 °F）
压力范围 100 psi（6.9 bar）
精 度 RMA：4%满量程；RMB：全量程的3%满量程；RMC：2%满量程
过程连接 RMA：1/8''，RMB：1/4''，RMC：1/2''NPT 内螺纹
重 量 RMA：113.4 g（4 oz）；
RMB：368.5 g（3 oz）；
RMC：1105.6 g（39 oz）
机构认证 符合欧盟指令2011 / 65 / EU的技术要求（RoHS II）
警告：Dwyer ?Rate-Master ?流量计适用于空气、水或其他兼容介质的长期使用。有疑问的气体或液体信息，请向工厂查询。腐蚀性溶液、防冻剂（乙二醇）和芳香族溶剂绝对不能使用
选项 | |
订购时添加后缀： | 描述 |
-NIST | NIST 可溯源校准证书 |

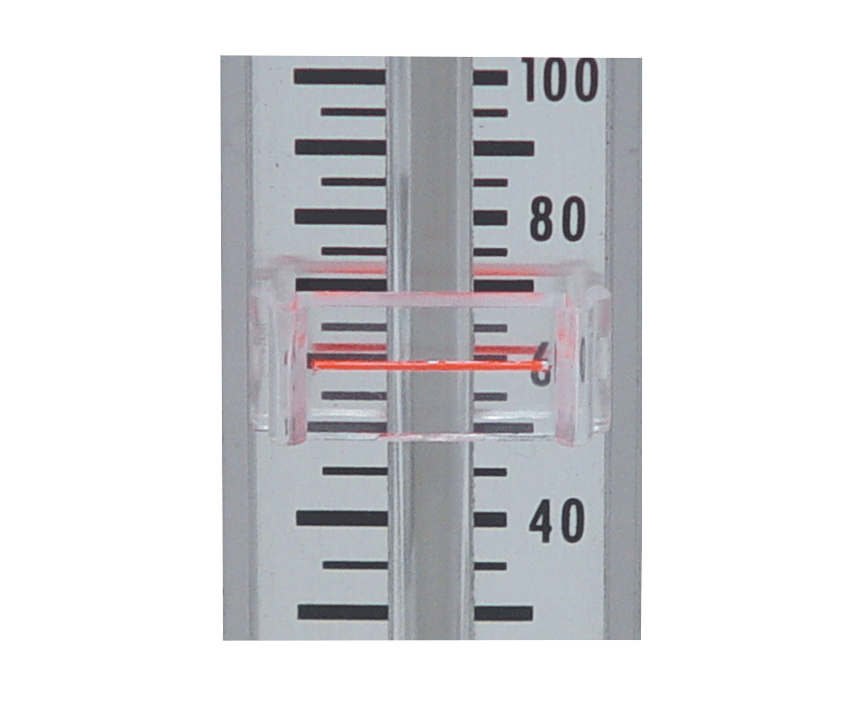

-APF | RMA系列可调整指示标牌 |
-BPF | RMB系列可调整指示标牌 |
-CPF | RMC系列可调整指示标牌 |
注:特殊量程、刻度、安装方式等，可按特殊订单或OEM数量提供。 | |
附件 | |
类别 | 描述 |
RKA | RMA系列的调整组件 |
RK-RMB | RMB系列的调整组件 |
量程表 - RMA 2'' SCALE - 常用量程 | |||
量程编码 | SCFH Air | 量程编码 | LPM Air |
1 2 3 4 5 6 7 8 9 10 | 0.05 ~ 0.4 0.1 ~ 1 0.2 ~ 2 0.5 ~ 5 1 ~ 10 2 ~ 20 5 ~ 50 10 ~ 100 15 ~ 150 20 ~ 200 | 26 21 22 23 24 25 | 0.5 ~ 5 1 ~ 10 2 ~ 25 5 ~ 50 5 ~ 70 10 ~ 100 |
量程编码 | CC/Min. Water | ||
32 33 34 | 5 ~ 50 10 ~ 110 20 ~ 300 | ||
量程编码 | CC/Min. Air | 量程编码 | GPH Water |
151* 150* 11 12 13 14 | 5 ~ 50 10 ~ 100 30 ~ 200 50 ~ 500 100 ~ 1000 200 ~ 2500 | 42 43 44 45
| 1 ~ 11 2 ~ 24 4 ~ 34 5 ~ 50
|
*Accuracy ±8% | |||
量程表 - RMA 5'' SCALE - 常用量程 | ||||

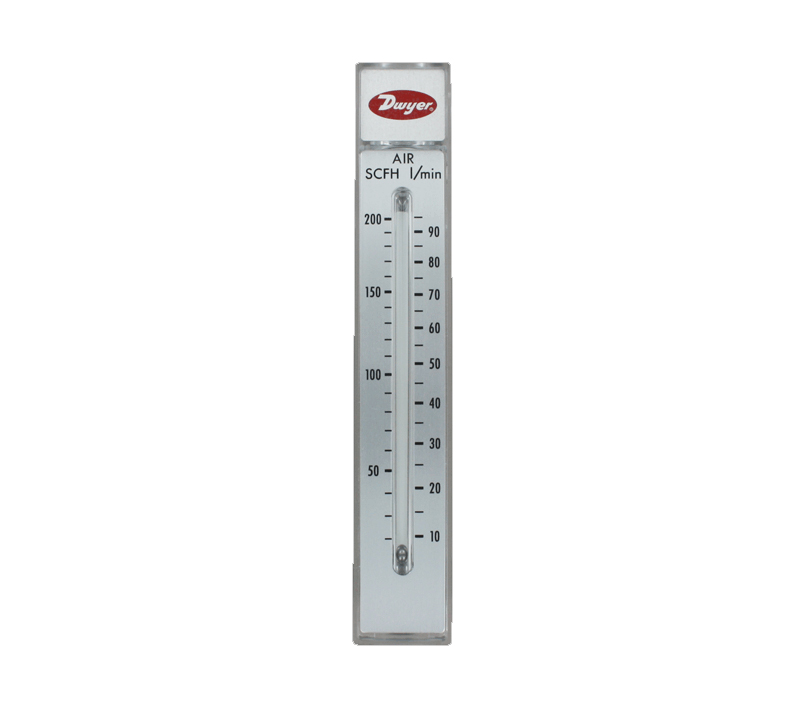

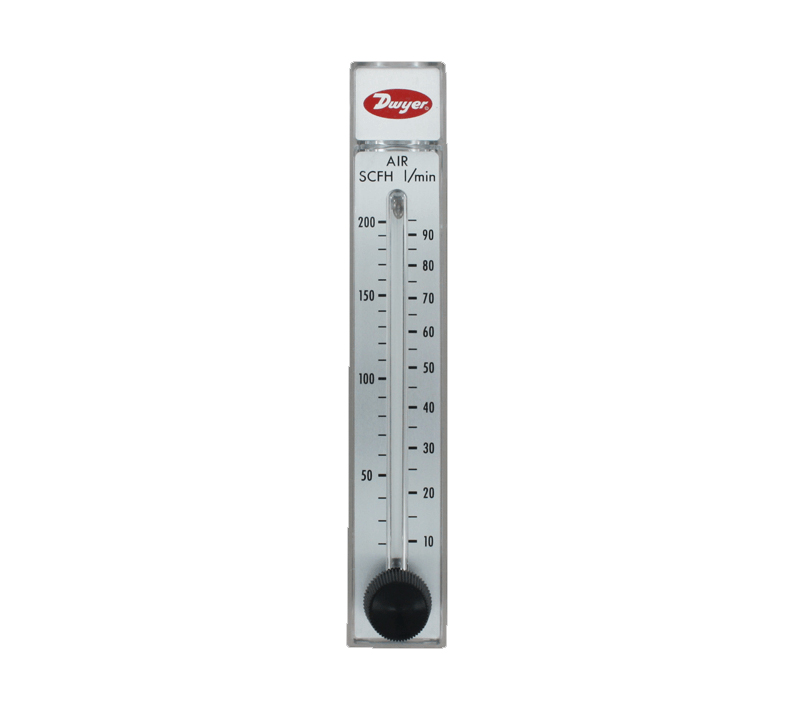

量程编码 | SCFH Air | 量程编码 | SCFH & LPM Air | |
49* 50 51 52 53 54 55 56 57 | 0.5 ~ 5 1 ~ 10 3 ~ 20 4 ~ 50 10 ~ 100 20 ~ 200 40 ~ 400 50 ~ 500 60 ~ 600 | 50D 51D 52D 53D 54D | 1.2 ~ 10 / 0.6 ~ 5 2 ~ 20 / 1 ~ 9.5 4 ~ 50 / 2 ~ 23 10 ~ 100 / 5 ~ 50 20 ~ 200 / 10 ~ 95 | |
量程编码 | GPH & LPM Water | |||
82D 83D 85D
| 1 ~ 12 / 0.06 ~ 0.76 1 ~ 20 / 0.065 ~ 1.25 10 ~ 100 / 0.8 ~ 6.2
| |||
量程编码 | GPH Water | |||
82 83 84 85 | 1 ~ 12 1 ~ 20 4 ~ 40 10 ~ 100 | |||
*Accuracy ±5% | ||||
量程表 - RMA 10'' SCALE - 常用量程 | ||||
量程编码 | SCFH Air | 量程编码 | GPH Water | |
101 102 103 104 105 106 107 108 | 5 ~ 50 10 ~ 100 20 ~ 200 40 ~ 400 60 ~ 600 100 ~ 1000 120 ~ 1200 200 ~ 1800 | 134 135 | 2 ~ 20 8 ~ 90 | |
量程编码 | GPM Water | |||
141 142 143 144 145
| 0.1 ~ 1 0.2 ~ 2.2 0.4 ~ 4 0.8 ~ 7 1.2 ~ 10
| |||
量程编码 | SCFM Air | |||
121 122 123 | 1 ~ 10 2 ~ 20 4 ~ 30 | |||
选型表 | |
类别 | 描述 |
RMA-X | 标准 RMA |
RMA-X-BV+ | RMA + 黄铜阀（停产） |
RMA-X-SSV+ | RMA +不锈钢阀 |
RMA-X-TMV*+ | RMA +装在顶部的阀 |
RMB-X | 标准 RMB |
RMB-X-BV+ | RMB+黄铜阀（停产） |
RMB-X-SSV+ | RMB+不锈钢阀 |
RMC-X | 标准 RMC |
RMC-X-BV+ | RMC+黄铜阀（停产） |
RMC-X-SSV+ | RMC+不锈钢阀 |
如何订购：系列-量程编码（“X”）-阀-选项示例：RMA - 2 - SSV，（ RMA系列 - 0.1~1 SCFH 气体范围 - 不锈钢阀 ） | |
*提供相同的精度结构，但用于真空应用。+阀门只适用于流量调节，不适用于开启/关闭阀门。 | |
