高精度，可选量程范围

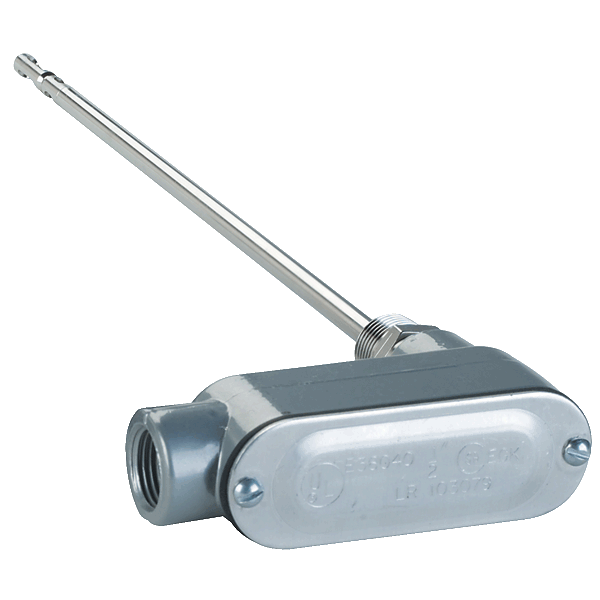

641系列风速变送器是监视空气速度的理想仪器。变送器采用了热质量流量传感元件，它可以在不同的流量和温度下实现精确的速度测量。641的16种可现场选择的量程使它能够用于多种气速的测量应用。可选的LED显示可提供完整而低成本的气速现场指示。
应用及案例
• 排气器流量监视器
• 烘干处理中的空气控制
• HVAC空气速度测量
• 采暖通风空调工程风速测量
• 风力输送和排气追踪
产品特色
• 量程从250 FPM（1.25 MPS）到15,000 FPM（75 MPS）
• 可选LED显示
• 方便的按键设定
• 紧凑的外壳
• 4-20 mA输出
• 数字滤波式信号阻尼
介 质 洁净空气和兼容性气体
精 度 3%FS气体：0-50 ℃（32-122 °F）；
4%FS气体：-40-0 ℃& 50-100 ℃
（-40-32 °F & 122-212 °F）
响应时间 流量：达到终值的95%需要1.5秒
（输出滤波器设定到最小值）
温度范围 过程：-40-100 ℃（-40-212 °F）；
环境：0-60 ℃（32-140 °F）
压力范围 最大100 psi（6.89 bar）
温度范围 不凝结水
电 源 12-35 VDC直流电压，10-16 V交流电压
输出信号 4-20 mA,与24V电源隔离，3或4线连接RECEIVER
输出滤波器 可选0.5-15 s
回路电阻 最大600 Ω
电流消耗 组大300 mA
电源接头 旋紧接头
工艺连接 1/2" NPT外螺纹
防护指标 设计达到NEMA 4X（IP66），只适于非LED显示型号
安装定位 无位置要求，但探头必须与气流方向一致
重 量 357.2 g（12.6 oz）
机构认证 CE

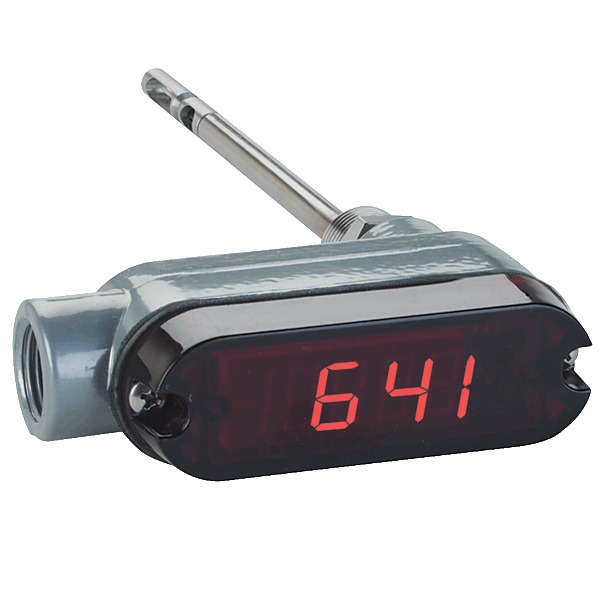

可选显示（LED）装置技术指标
显 示 4-1/2数字 1/2"红色LED显示
分 辨 率 1 FPM,0.01 MPS（10 FPM @ 10,000和15,000 FPM范围）
重 量 377 g（13.3 oz）
配件 | |
订购时添加后缀： | 描述 |
-NIST | NIST可溯源校准证书 |
例如：641-6-NIST | |
配件 | |
型号 | 描述 |
A-156 | 通用支架金属板，1/2″NPT内螺纹 |
A-158 | 可替换安装法兰 |
A-159 | 管道安装密封管 |
641-LED | 可现场升级的LED |
型号表 | |
型号 | 探头长度 |
641-6 | 6″(152.4 mm) |
641-6-LED | 6″(152.4 mm) |
641-12 | 12″(304.8 mm) |
641-12-LED | 12″(304.8 mm) |
641-18 | 18″(457.2 mm) |
641-18-LED | 18″(457.2 mm) |
641-24 | 24″(609.6 mm) |
641-24-LED | 24″(609.6 mm) |
641-30 | 30″(762 mm) |
641-30-LED | 30″(762 mm) |
641-36 | 36″(914 mm) |
641-36-LED | 36″(914 mm) |
641 AVT 可选显示装置 | |
A 尺寸 | B 尺寸 |
7-63/64 [202.80] | 9-13/16 [249.24] |
13-63/64 [355.20] | 15-13/16 [401.64] |
19-63/64 [507.60] | 21-13/16 [554.04] |
26-63/64 [685.40] | 28-13/16 [731.84] |
32-63/64 [837.80] | 34-13/16 [884.24] |
37-63/64 [964.80] | 39-13/16 [1011.24] |
641 AVT 无显示装置 | |
A 尺寸 | B 尺寸 |
7-7/16 [188.91] | 9-9/32 [235.74] |
13-7/16 [341.31] | 15-9/32 [388.14] |
19-7/16 [493.71] | 21-9/32 [540.54] |
26-7/16 [671.51] | 28-9/32 [718.34] |
29-7/16 [747.71] | 34-9/32 [870.74] |
37-7/16 [950.91] | 39-9/32 [997.74] |
